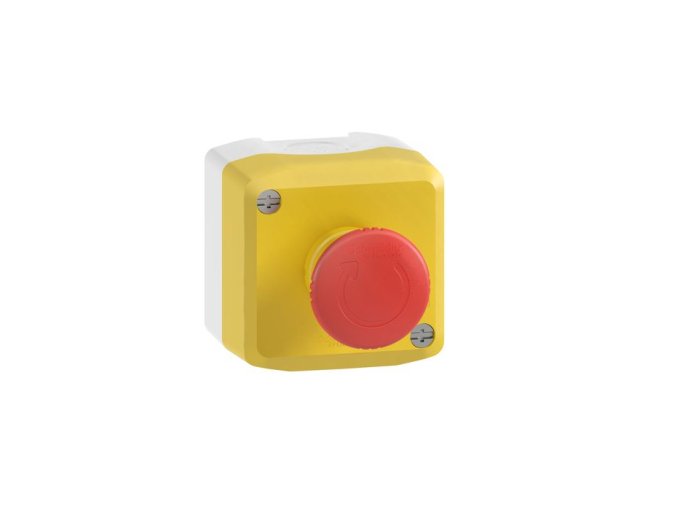

Skříňka Harmony Schneider Electric XALK178F žlutá


Efekt lupa
xal
  • 1 z 3
XALK178x right 1500x1500 xal1

Dostupnost Skladem (2 ks)
Cena 683,28 Kč bez DPH
826,77 Kč / ks

Parametry

Kód produktu XALK178F
Značka Schneider Electric
Kategorie Rozvaděče a skříně
Garance vrácení peněz do 14 dnů!
Garance vrácení peněz do 14 dnů!
30 let zkušeností!
30 let zkušeností!
9201 výdejních míst
9201 výdejních míst


Popis

Tato ovládací stanice Harmony XALK žlutá (RAL1021) je ideální pro jasně viditelné nouzové vypnutí kteréhokoli stroje. Tato žlutá řídicí stanice umožňuje výrobcům strojů snadno přidat funkce řízení a signalizace na svých strojích s trvalými úpravami nebo poškozením jejich těla. Je určen pro jednoduché a hromadné výrobní stroje, textilie, obaly, manipulaci s malými zdvihacímí systémy, řízení dveří garáže, rolety, odlučovače kouře. Nabízí funkce nouzového zastavení a nouzového vypnutí. Je odolný proti nárazům, odolnému proti vodě, odolnému proti korozi a odolnému proti vibracím díky polím IP69 / IP67 / IP66 / IP69K, takže je ideální pro provoz v náročných prostředích.



Základní popis
výrobková řada Harmony XALK
typ produktu nebo součásti Kompletní řídící stanice
označení přístroje XALK
použití výrobku Pro ovládací a signalizační jednotky XB5 Ø 22 mm
aplikace ovládacích skříní Funkce nouzového vypnutí
Funkce nouzového zastavení
barva základní skříně Světle šedá (RAL 7035)
barva víka Žlutá (RAL 1021)
materiál Polykarbonát
provedení ovládače 1 ovládací hlavice s hřibovým knoflíkem
popis ovládače Rudý, bez symbolu 2 V
reset Odblokovat pootočením
složení ovládací stanice 1 hřibový nouzový vypínač Ø 40 mm, červená 2 V bez symbolu označení
funkce kontaktu Závisle spínající



Doplňky
kabelový vstup 1 vylamovací kabelový vstup 0…14 mm
2 vylamovací kabelové vstupy pro průchodky Pg 13 a ISO M20 0…12 mm
hmotnost přístroje 0,194 kg
odolnost proti vysokotlakému mytí 7000000 Pa při 55 °C, vzdálenost : 0,1 m
nucené vypnutí Ano podle EN/IEC 60947-5-1 příloha K
provozní zdvih 1,5 mm (V, změna elektrického stavu)
4,3 mm (celkový zdvih)
ovládací síla 44 N
mechanická životnost 300000 cykly
připojení - svorky Šroubové svorky, <= 2 x 1,5 mm² s kabelovou koncovkou podle EN/IEC 60947-1
Šroubové svorky, >= 1 x 0,22 mm² bez kabelové koncovky podle EN/IEC 60947-1
krouticí moment 0,8…1,2 N.m podle EN/IEC 60947-1
tvar hlavy šroubu Příčný kompatibilní s Philips č. 1 šroubovák
Příčný kompatibilní s pozidriv č. 1 šroubovák
Perforovaný kompatibilní s plochý Ø 4 mm šroubovák
Perforovaný kompatibilní s plochý Ø 5,5 mm šroubovák
materiál kontaktu Stříbrná slitina (Ag/Ni)
zkratová ochrana 10 A patronová pojistka typ gG podle EN/IEC 60947-5-1
[Ith] jmenovitý tepelný proud 10 A podle EN/IEC 60947-5-1
[Ui] jmenovité izolační napětí 600 V (stupeň znečištění 3) podle EN/IEC 60947-1
[Uimp] jmenovité impulzní výdržné napětí 6 kV podle EN/IEC 60947-1
[Ie] jmenovitý pracovní proud 3 A při 240 V, AC-15, A600 podle EN/IEC 60947-5-1
6 A při 120 V, AC-15, A600 podle EN/IEC 60947-5-1
0,1 A při 600 V, DC-13, Q600 podle EN/IEC 60947-5-1
0,27 A při 250 V, DC-13, Q600 podle EN/IEC 60947-5-1
0,55 A při 125 V, DC-13, Q600 podle EN/IEC 60947-5-1
1,2 A při 600 V, AC-15, A600 podle EN/IEC 60947-5-1
elektrická životnost 1000000 cykly, AC-15, 2 A při 230 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle EN/IEC 60947-5-1 příloha C
1000000 cykly, AC-15, 3 A při 120 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle EN/IEC 60947-5-1 příloha C
1000000 cykly, AC-15, 4 A při 24 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle EN/IEC 60947-5-1 příloha C
1000000 cykly, DC-13, 0,2 A při 110 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle EN/IEC 60947-5-1 příloha C
1000000 cykly, DC-13, 0,5 A při 24 V, pracovní rozsah <3600 cyk/h, koeficient zatížení: 0,5 podle EN/IEC 60947-5-1 příloha C
elektrická spolehlivost IEC 60947-5-4 λ < 10exp(-6) při 5 V, 1 mA podle EN/IEC 60947-5-4
λ < 10exp(-8) při 17 V, 5 mA podle EN/IEC 60947-5-4

Prostředí
stupeň ochrany TH
teplota okolí pro uskladnění -40…70 °C
provozní teplota -40…70 °C
kategorie přepětí Třída II podle IEC 60536
stupeň krytí IP IP66 podle IEC 60529
IP67
IP69
IP69K
stupeň krytí NEMA NEMA 13
NEMA 4X
stupeň ochrany IK IK03 podle MIFARE Classic
Normy EN/IEC 60204-1
JIS C 4520
EN/IEC 60947-5-1
IEC 60364-5-53
EN/ISO 13850
CSA C22.2 č. 14
UL 508
EN/IEC 60947-5-5
EN/IEC 60947-5-4
EN/IEC 60947-1
odolnost proti vibracím 5 gn (f= 12…500 Hz) podle IEC 60068-2-6
odolnost proti otřesům 30 gn (doba trvání = 18 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-27
50 gn (doba trvání = 11 ms) pro akcelerace, polovina sin. vlny podle IEC 60068-2-27







Katalogový list (Datasheet) k produktu v přiloženém dokumentu:

Harmony XALD_ XALK_XALK178F
Nominální izolační napětí 600V
Pro stupeň krytí IP66
Nominální impulsní výdržné napětí EN/IEC 60947-1 6kV
Ochrana proti zkratu 10A
Výrobce Schneider Electric
