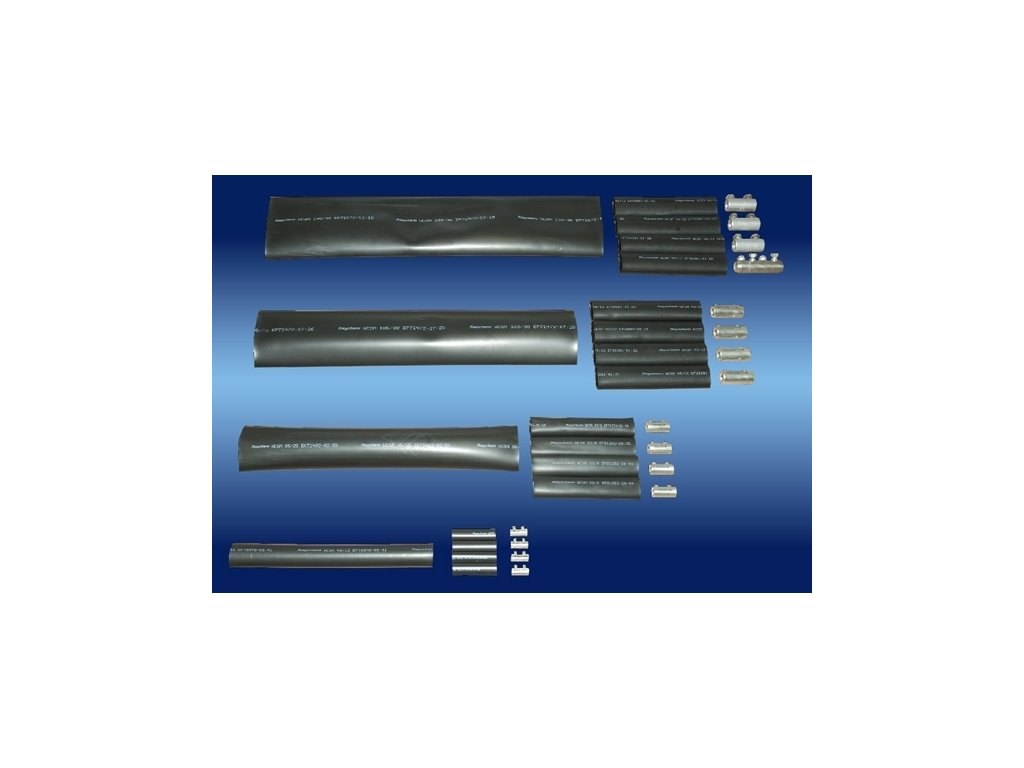

Spojka kabelová SSU 0-SH-4 16/5 žil smršťovací se šrouby
Popis
Spojky SSU – SH jsou teplem smršťitelné spojky pro plastové kabely do 1 kV, které nahrazují dříve používané spojky litinové. Jejich předností je jednoduchá, časově méně náročná montáž. Tyto armatury kompletujeme ze smršťovacích trubic od firmy TE Connectivity.
Spojky SSU – SH představují další krok vpřed při spojování kabelů. Tyto soubory jsou navíc na rozdíl od typu SSU – L vybaveny spojovači se šrouby s trhací hlavou, které výrazně zrychlí a zkvalitní provedení mechanického spoje a umožní více variant spojení. Díky momentovému šroubu ve spojovači dochází k utržení hlavy šroubu při dokonalém spojení spojovače a žíly kabelu.
Montáž spojky je podstatně rychlejší, kvalitnější, není potřeba žádné lisovací zařízení, ale pouze plochý klíč.
Spojky SSU – SH jsou standardně vyráběné pro čtyřžilový kabel s plastovou izolací do 1 kV při použití šroubovacích spojovačů. Dodáváme 5 typů spojek, SSU – 1SH, SSU – 2SH, SSU – 3SH50, SSU – 3SH70, SSU – 4SH. Spojky jsou dodávány se spojovači se šrouby s trhací hlavou, což umožňuje použití pro více průřezů kabelů a dokonce i rozdílných materiálů jáder– např. kabel CYKY 4 x 35 s kabelem AYKY 4 x 70 (viz tabulka možností použití). |
typ | pro průřez kabelu (mm2) |
SSU – 1SH 10 – 50 | 10 – 50 |
SSU – 2SH 35 – 95 | 35 – 95 |
SSU – 3SH 50 – 150 | 50 – 150 |
SSU – 3SH 70 – 185 | 4 x 70 – 3 x 185 + 95 |
SSU – 4SH 150 – 240 | 4 x 150 (4 x 185) – 3 x 240 + 120 |
