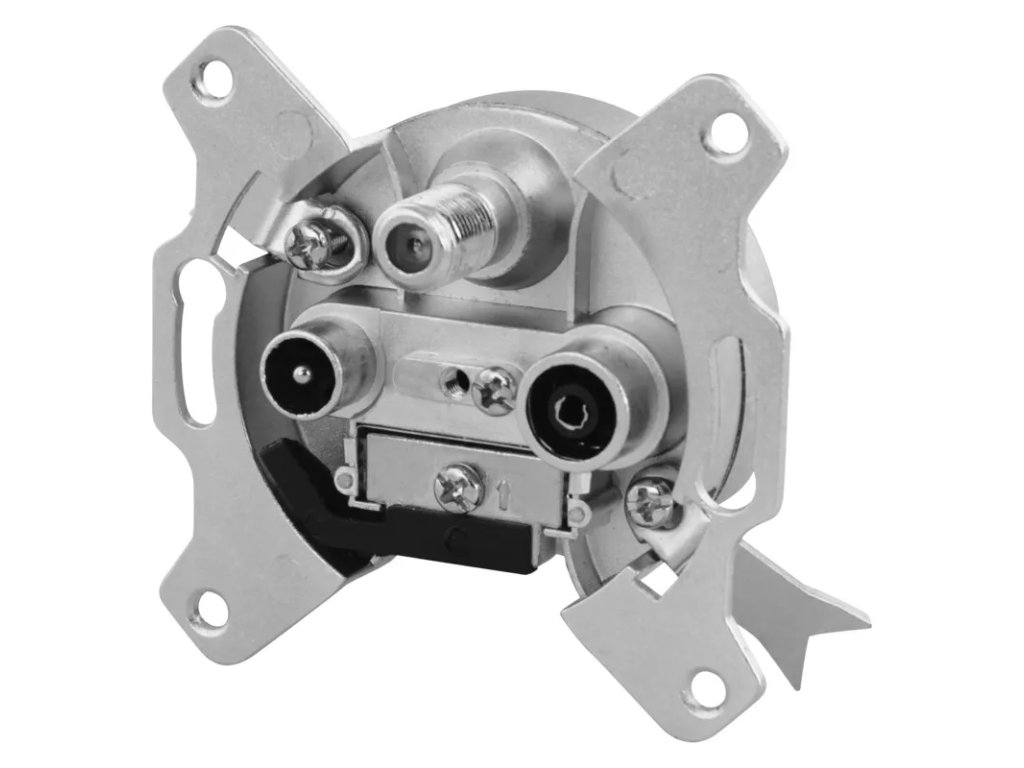

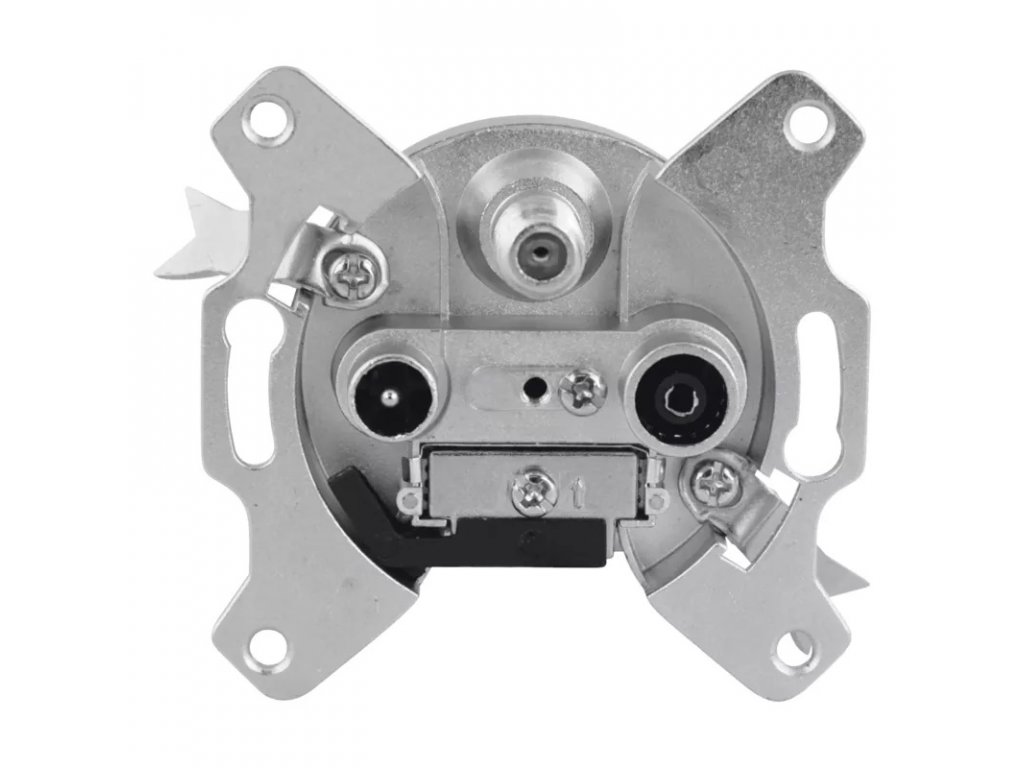

Zásuvka EU3407 TV+R+SAT průchozí (J0260)

2501000400
  • 1 z 3

  • 190,32 Kč bez DPH
  • (14 ks) Skladem
230,29 Kč / ks
Kategorie: Spínače, zásuvky


Účastnická zásuvka EU 3407 průběžná s odbočným útlumem 3 dB, průchozím útlumem 7 dB a zdířkami TV + R + SAT.
Účastnická zásuvka propojuje např. anténu s televizí, satelitem nebo set-top-boxem.
SAT zdířka průchozí pro stejnosměrné napětí a lze ji také využít pro průchod napájení předzesilovače v terestrické anténě.

Instalace:

  1. Odizolujte vnější část kabelu (plášť), poté sjednoťte opletení vodiče do tvaru viz. obrázek a tento oplet umístěte na vnější část kabelu viz. obrázek.
  2. Odšroubujte krycí část zásuvky a umístěte kabel vnitřním vodičem dovnitř dle obrázku. Vyvarujte se zkratu drátkem opletení na vnitřní vodič.
  3. Vnitřní vodič zasuňte a opletení ponechte na spodní části pláště kabelu.
  4. Zašroubujte zpět krycí část zásuvky.



Výrobce: EMOS
Obecné číslo: J0260
Provedení: průchozí
Koncový útlum: 7dB
Označení: TV (7) + R (7) + SAT (10)
Kryt součástí ne
Průchozí útlum 3dB
Typ konektorů IEC + F (female)
Rozměr 26 × 60 × 60 mm
